CdS光敏電阻：原理、特性與應用全解析
#
光敏電阻（CdS）是一種基於光電導效應的半導體感測器。當光線照射到其表面時，電阻值會顯著下降。於CdS電池兩端施加電壓後，因光照導致的電阻變化，會以電流變化的形式輸出訊號。儘管體積小巧，其每單位光導面積產生的輸出電流足以直接驅動繼電器，因此被廣泛應用於多種領域。
產品特點
#
- 採用環氧樹脂封裝，提升耐用性與穩定性
- 提供多種型號與尺寸選擇，滿足不同應用需求

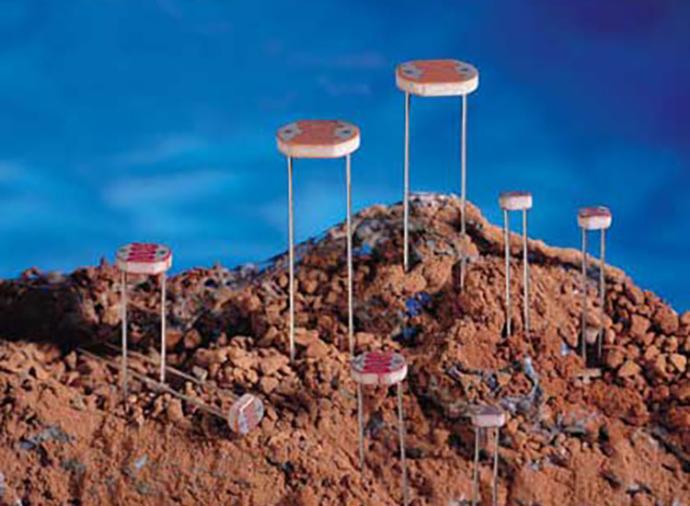

CdS光敏電阻產品圖
光敏電阻尺寸圖（單位：毫米）
主要應用領域
#
- 電視機對比度控制
- 相機自動閃光燈
- 室內照明控制
- 電子玩具
- 工業控制
產品尺寸規格（單位：毫米）
#
| Type / Dim |
A |
B |
C |
D |
E |
F |
| 9P |
3.4 |
4.1 |
30 |
0.4 |
2.54 |
1.5 |
| 8P |
4.3 |
5.1 |
30 |
0.5 |
3.40 |
2.0 |
| 7P |
5.9 |
7.0 |
30 |
0.5 |
5.08 |
2.0 |
| 5P |
9.0 |
11 |
30 |
0.5 |
7.62 |
2.0 |
| 2P |
20.0 |
20.0 |
30 |
1.0 |
15.50 |
2.0 |
主要型號與電氣特性
#
| Type No. |
Applied Voltage at 25°C (Vdc) |
Allowable Power Dissipation at 25°C (mW) |
Ambient Temperature Ta (°C) |
Cell Resistance Min (KΩ) |
Cell Resistance Max (KΩ) |
Cell Resistance Min (MΩ) |
Response Time Rise (ms) |
Response Time Decay (ms) |
| 9001 |
0 |
150 |
-30~+75 |
4 |
11 |
0.3 |
60 |
25 |
| 9002 |
0 |
150 |
-30~+75 |
9 |
20 |
0.5 |
60 |
25 |
| 9002-1 |
0 |
150 |
-30~+75 |
11 |
27 |
0.5 |
60 |
25 |
| 9003 |
0 |
150 |
-30~+75 |
16 |
33 |
1 |
60 |
25 |
| 9003-1 |
0 |
150 |
-30~+75 |
23 |
33 |
1 |
60 |
25 |
| 9004 |
0 |
150 |
-30~+75 |
27 |
60 |
2 |
60 |
25 |
| 9005 |
0 |
150 |
-30~+75 |
50 |
94 |
2.5 |
60 |
25 |
| 9005-1 |
0 |
150 |
-30~+75 |
48 |
140 |
20 |
60 |
25 |
| 9006 |
0 |
150 |
-30~+75 |
80 |
200 |
5 |
60 |
25 |
| 9007 |
0 |
150 |
-30~+75 |
10 |
100 |
1 |
60 |
25 |
| 9008 |
0 |
150 |
-30~+75 |
10 |
200 |
20 |
60 |
25 |
| 9103 |
0 |
150 |
-30~+75 |
20 |
45 |
1 |
60 |
25 |
| 9200 |
0 |
150 |
-30~+75 |
10 |
50 |
5 |
70 |
15 |
| 9203 |
0 |
150 |
-30~+75 |
5 |
20 |
20 |
70 |
15 |
| 8001 |
0 |
150 |
-30~+75 |
3 |
11 |
0.2 |
50 |
20 |
| 8002 |
0 |
150 |
-30~+75 |
8 |
24 |
0.5 |
50 |
20 |
| 8003 |
0 |
150 |
-30~+75 |
16 |
33 |
0.5 |
55 |
20 |
| 8004 |
0 |
150 |
-30~+75 |
20 |
60 |
0.5 |
55 |
20 |
| 8005 |
0 |
150 |
-30~+75 |
40 |
120 |
1 |
60 |
25 |
| 8006 |
0 |
150 |
-30~+75 |
80 |
240 |
5 |
60 |
25 |
| 8101 |
0 |
150 |
-30~+75 |
4 |
11 |
0.15 |
55 |
20 |
| 8102 |
0 |
150 |
-30~+75 |
9 |
20 |
0.3 |
60 |
25 |
| 8103 |
0 |
150 |
-30~+75 |
16 |
33 |
0.5 |
60 |
25 |
| 8104 |
0 |
150 |
-30~+75 |
27 |
60 |
2 |
60 |
25 |
| 8105 |
0 |
150 |
-30~+75 |
50 |
94 |
2.5 |
60 |
25 |
| 8106 |
0 |
150 |
-30~+75 |
50 |
140 |
20 |
60 |
25 |
| 8107 |
0 |
150 |
-30~+75 |
80 |
240 |
20 |
60 |
25 |
| 7002 |
0 |
200 |
-30~+75 |
4 |
20 |
0.5 |
55 |
20 |
| 7003 |
0 |
200 |
-30~+75 |
8 |
24 |
0.5 |
55 |
20 |
| 7004 |
0 |
200 |
-30~+75 |
15 |
60 |
0.5 |
60 |
25 |
| 7005 |
0 |
200 |
-30~+75 |
50 |
150 |
20 |
60 |
25 |
| 5001 |
0 |
350 |
-30~+75 |
8 |
16 |
0.3 |
55 |
25 |
| 5002 |
0 |
350 |
-30~+75 |
12 |
30 |
0.5 |
55 |
25 |
| 5003 |
0 |
350 |
-30~+75 |
12 |
58 |
1 |
55 |
25 |
| 2001 |
- |
500 |
-30~+75 |
8 |
16 |
0.3 |
55 |
25 |
| 2002 |
- |
500 |
-30~+75 |
9 |
20 |
0.5 |
55 |
25 |
| 2003 |
- |
500 |
-30~+75 |
16 |
33 |
1.0 |
55 |
25 |
